CK8463
專注設計和制造普通及數控機床企業
- 詢價熱線： 13503720779
地址：河南省安陽市高新區商頌大街南段裝備示范園一號路
產品說明

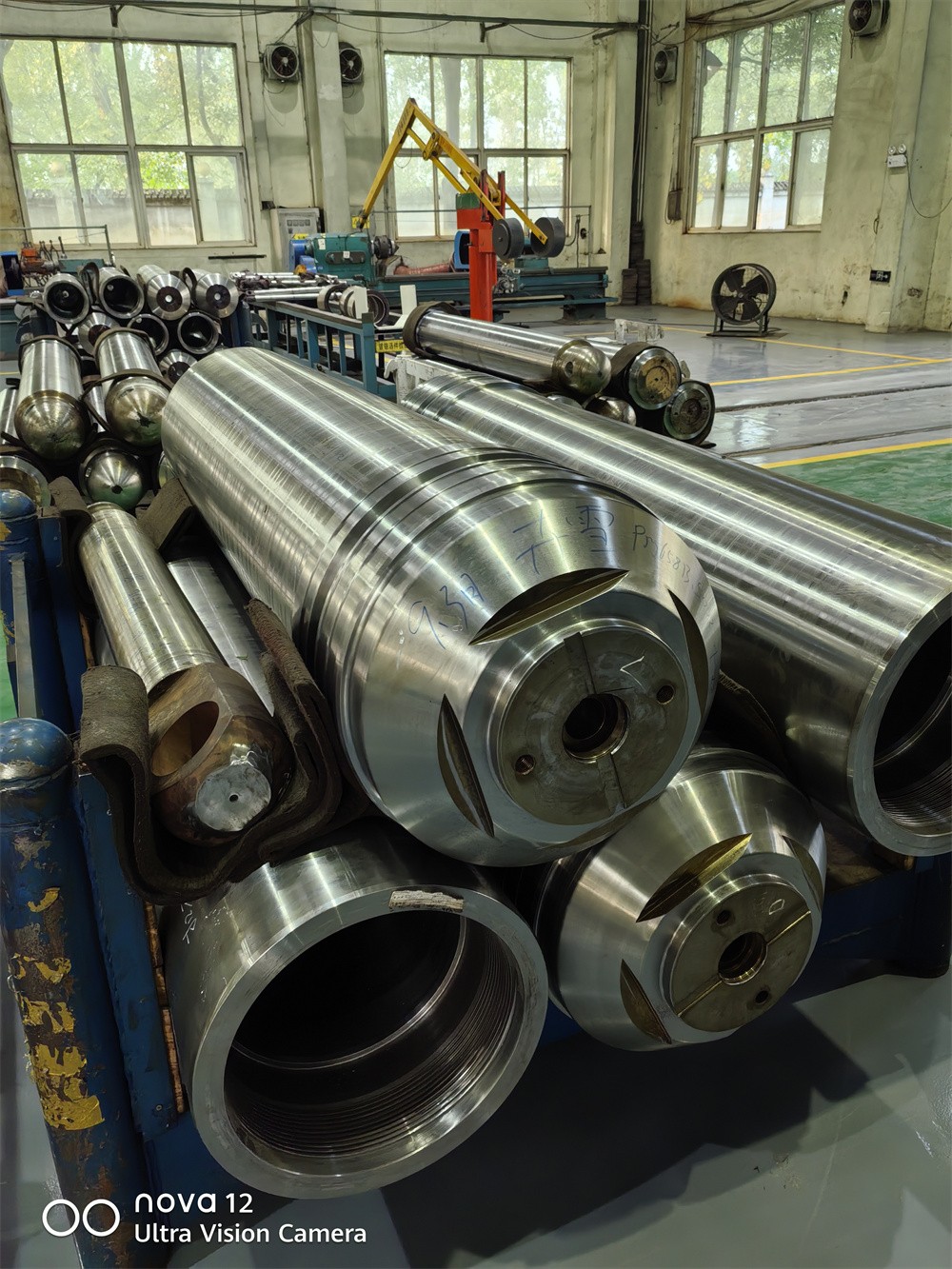

CK84系列高精密數控軋輥車床是我公司結合市場形勢自主研發的一種高精度、高剛性、四導軌數控軋輥車床。主要適用各類軋輥的加工，也可適用于對軸類、盤類等各種工件的內外圓、錐面、端面以及螺紋等零件進行批量加工。效率高、操作簡單、安全可靠。廣泛應用于鋼鐵、煤炭化工、維修、汽車、石油、軍工等行業的機械加工。
系統標準配置德國西門子數控系統；
進給系統采用高精密進口滾珠絲杠直聯伺服電機驅動，導軌采用矩形硬軌或重載直線導軌，配合進口滾珠絲杠支撐軸承，具有剛性高、精度高、響應快，適合高速高精切削；硬軌表面采用激光熱處理，增加其硬度、耐磨度，延長使用壽命；
尾座采用內置回轉頂 尖，提高尾座剛性及加工零件精度；電氣元件主要采用進口品牌產品，電氣箱標配空調；
CK84系列技術參數 SPECIFICATIONS
部位 | 項 目 | 單位unit | CK8450 | CK8465 | CK8485 | CK8465 | CK8485 | CK84100 | CK84100 | CK84125 | CK84160 |
加 工 范 圍 | 床身上旋徑 | mm | φ500 | Φ650 | Φ850 | Φ650 | Φ850 | Φ1000 | Φ1000 | Φ1250 | Φ1600 |
車削直徑 | mm | φ500 | Φ650 | Φ850 | Φ650 | Φ850 | Φ1000 | Φ1000 | Φ1250 | Φ1600 | |
工件長度 | mm | 2500-3000 | 3500-5000 | 5000/6000/8000 | |||||||
車削長度 | mm | 2300-3000 | 3000-4800 | 4800/5800/7800 | |||||||
床身導軌寬度 | mm | 850/900 | 1100 | 1450 | |||||||
工件承重 | Kg | 3600/4000 | 8000 | 20000 | |||||||
行程 與 進給 | X軸行程 | mm | 330 | 450 | 450 | ||||||
Z軸行程 | mm | 2400/3000 | 3200/4900 | 4900/5900/7900 | |||||||
X/Z軸移動速度 | mm/min | 3000/6000 | 3000/6000 | 3000/6000 | |||||||
X/Z軸進給量 | mm | 0.001 | 0.001 | 0.001 | |||||||
主 軸 | 主軸轉速（無級） | rpm | 10-500 | 8-350 | 5-200 | ||||||
主軸端部代號 | C2-11 | A2-15 | A2-15 | ||||||||
主軸孔徑 | mm | φ100 | φ130 | Φ96 | |||||||
主軸前端錐孔 | 公制120 Metric 120 | 公制140 Metric 140 | |||||||||
主軸頂 尖錐度 | MT-5 | MT-6 | MT-6 | ||||||||
主軸電機 | KW | AC22(30) | AC30/AC45 | AC75 | |||||||
卡盤 | mm | 手動四爪φ500mm -φ560mm | 手動四爪φ630mm -φ800mm | 手動四爪φ800mm -φ1250mm | |||||||
刀 塔
| 刀座工位數 | 立式四工位 vertical 4-position | |||||||||
刀架尺寸 | mm | 280×280 | 300×300 | 380×380 | |||||||
刀桿截面 | mm | 40×40 | 40×40 | 50×50 | |||||||
尾 座 | 尾座套筒直徑 | mm | Φ200 | Φ220 | Φ300 | ||||||
尾座套筒行程 | mm | 310 | 330 | 310 | |||||||
套筒錐孔錐度 | MT-5 | MT-6 | MT-6 | ||||||||
其 它 | 執行標準：JB/T8324.1-96簡式數控臥式車床精度、 JB/T8324.2-96簡式數控臥式車床技術條件 | ||||||||||
工件精度：IT6～IT7 | |||||||||||
面粗糙度：Ra0.8 | |||||||||||
